CONJUNTO TRANSMISSOR E RECEPTOR RF 315/433 MHZ - 300 A 4000 METROS

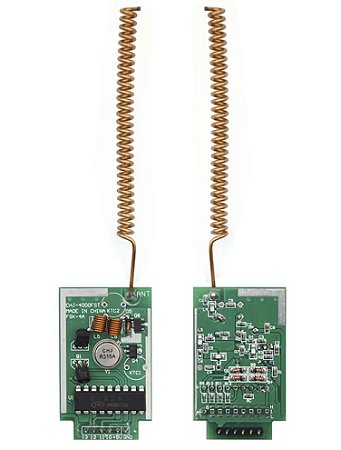

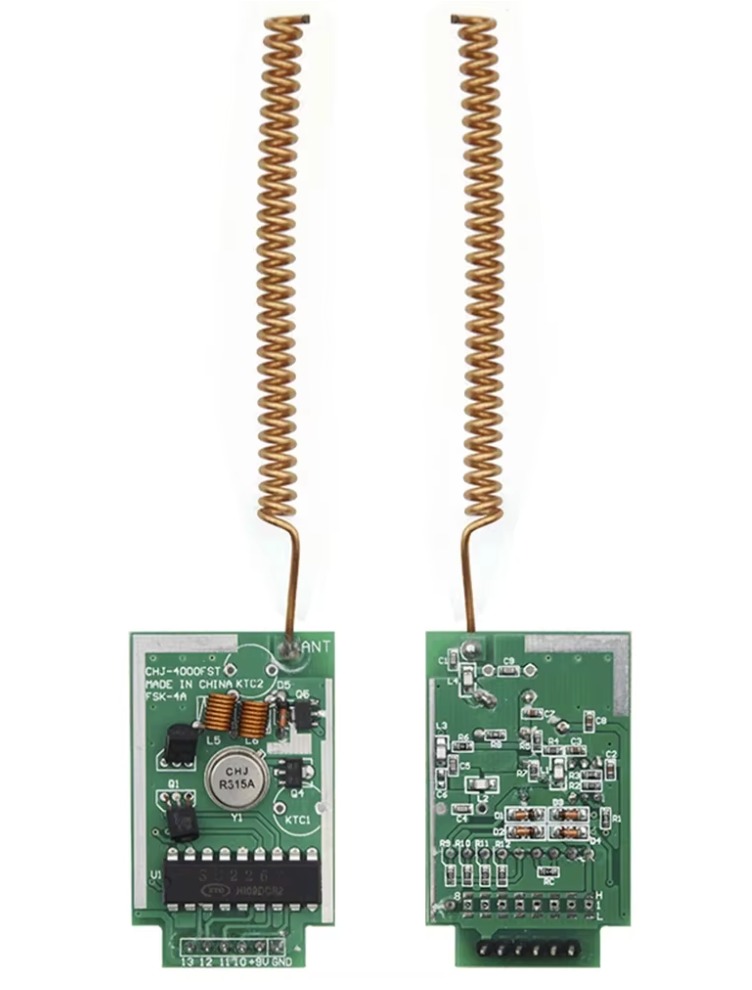

Conjunto de módulos para comunicação sem fio na frequência de 433,92 MHz, composto pelo transmissor CHJ-4000FST e pelo receptor super-heteródino CHJ-RXB9. Indicado para aplicações de controle remoto, automação, telemetria e sistemas ponto a ponto que exigem comunicação estável e de longo alcance. Possui modulação ASK/OOK, alta sensibilidade no receptor e potência elevada no transmissor, permitindo alcançar distâncias entre 300 e 4000 metros em condições ideais.

Especificações do Transmissor CHJ-4000FST

• Tensão de operação: DC 9 V

• Corrente de trabalho: 70 a 100 mA em 433 MHz

• Frequência de operação: 433,92 MHz

• Modulação: ASK/OOK

• Potência de transmissão: 26 dBm (aprox. 400 mW)

• Distância informada pelo fabricante: até 4000 metros em linha reta aberta

• Método de codificação: código fixo baseado em PT2262/2264 (três estados, oito bits)

• Temperatura de operação: –10 °C a +70 °C

• Dimensões típicas: 50×30×9 mm

• Antena: helicoidal metálica de alto ganho (incluída)

Especificações do Receptor CHJ-RXB9

• Tensão de operação: 5 V DC

• Corrente de trabalho: menor que 8 mA

• Modulação: ASK/OOK

• Princípio de funcionamento: super-heteródino (VCO + PLL)

• Frequência de operação: 433,92 MHz

• Sensibilidade: melhor que –105 dBm

• Velocidade de dados: inferior a 9,6 kbps

• Temperatura de operação: –30 °C a +80 °C

• Dimensões típicas: 41×24×8 mm

• Antena: helicoidal metálica de alto ganho (incluída)

Especificações do Conjunto

• Tipo: transmissor e receptor RF para comunicação ponto a ponto

• Frequência: 433,92 MHz

• Modulação: ASK/OOK

• Alcance: 300 a 4000 metros em linha aberta, conforme alimentação e antena

• Aplicações: automação, telemetria, controles remotos, alarmes, sensores sem fio e projetos eletrônicos

• Compatibilidade: microcontroladores e codificadores/decodificadores como PT2262, PT2272, Arduino, ESP32, PIC, ARM
