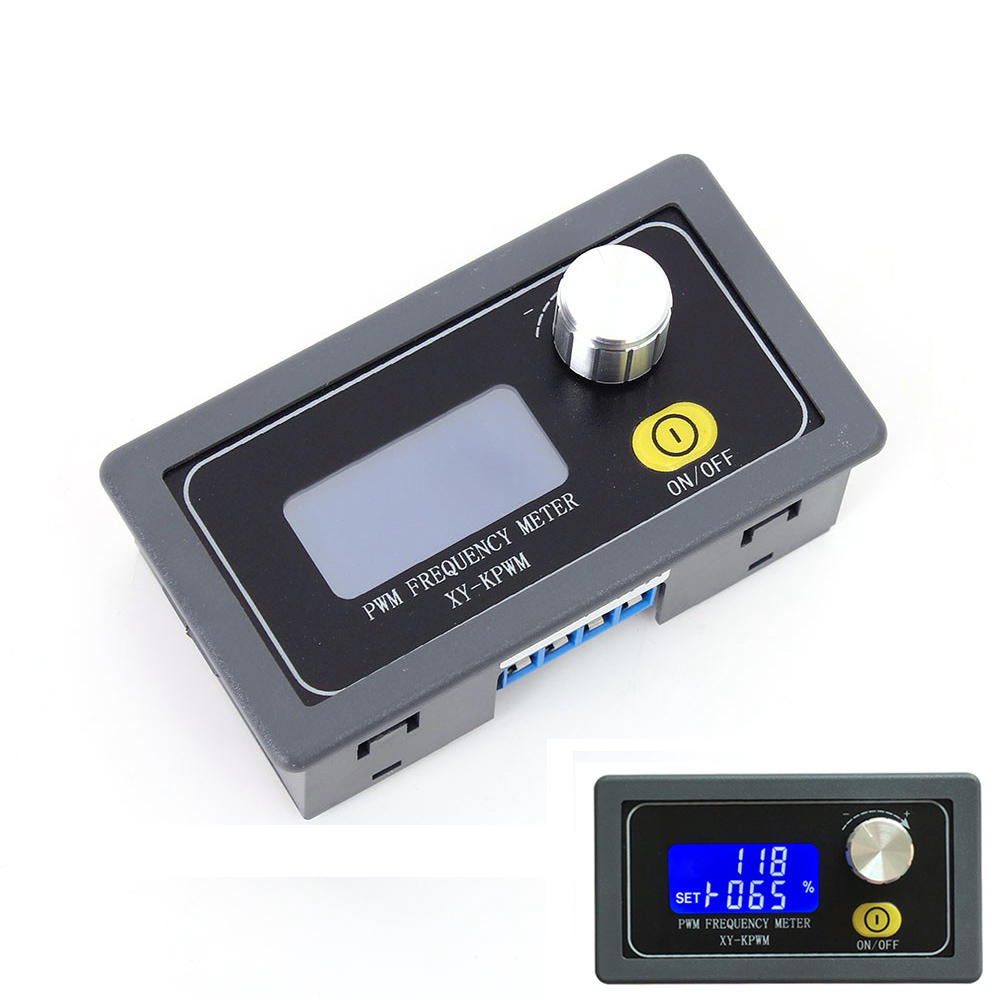

GERADOR DE SINAL PWM XY-PWM1 COM DISPLAY LCD - AJUSTAVEL 1Hz-150Khz

O Gerador de Sinal PWM XY-PWM1 é um módulo eletrônico utilizado para geração de sinais com funcionamento muito claro, capaz de permitir que a saída PWM possa ser ajustada, bem como o ciclo de trabalho.

Para facilitar o trabalho dos profissionais ele conta com display LCD para exibição da frequência e do duty cicle, apresentando alta precisão e suporte para comunicação serial, nível TTL.

A frequência é dividida em dois modos de ajuste, o normal, com faixa de frequência de 1Hz ~ 150KHz e ciclo de trabalho: 000 ~ 100%, ciclo de ajuste passo 1%, e o modo fino, com faixa de frequência de 1Hz ~ 15khz, Ciclo de trabalho: 00.0 ~ 100% e passo de ajuste do ciclo de trabalho 0.1%.

Todos os ajustes são feitos por meio de um potenciômetro integrado ao Gerador de Sinal PWM XY-PWM1, possuindo também a função de toque para selecionar os parâmetros a serem ajustados.

Características:

- Gerador de Sinal PWM XY-PWM1;

- Gerador de Pulso Frequência;

- Gerador de sinal de onda quadrada / PWM;

- Gerador um pulso ajustável;

- Gerador de Sinais;

- Modo de ajuste duplo;

- Passo de ciclo de trabalho de 0,1% no modo fino;

- Tela LCD exibe a frequência e o ciclo de trabalho.

- Potenciômetro para ajuste;

- Função de bloqueio para impedir a operação errada;

- Ampla faixa de frequência;

- Suporte para comunicação serial, nível TTL;

- Gerador de sinal de onda quadrada;

- Ideal para desenvolvimento experimental e uso;

- Controla o driver do motor;

- Pulso ajustável da saída para o uso de MCU;

- Pulso ajustável da saída, controle o circuito relevante (velocidade de escurecimento de PWM e outras aplicações).

- Defina a frequência e o ciclo de trabalho de forma independente;

- Alta precisão;

Especificações:

- Modelo: XY-PWM1;

- Tensão de funcionamento: 3.3 ~ 30 V;

- Faixa de frequência: Modo Normal: 1Hz ~ 150KHz / Modo Fino: 1Hz ~ 15KHz;

- Margem de Erro frequência: ±2%;

- Capacidade de carga do sinal: a corrente de saída 5 ~ 30mA;

- Amplitude de saída: amplitude PWM igual à tensão de alimentação;

- Temperatura de trabalho: -20 a +70 ℃;

- Dimensões da tela (AxL): 14x30mm;

- Dimensões para encaixe (AxL): 40x72mm;

- Dimensões (CxLxE): 79x43x25mm;

- Peso: 40g.
