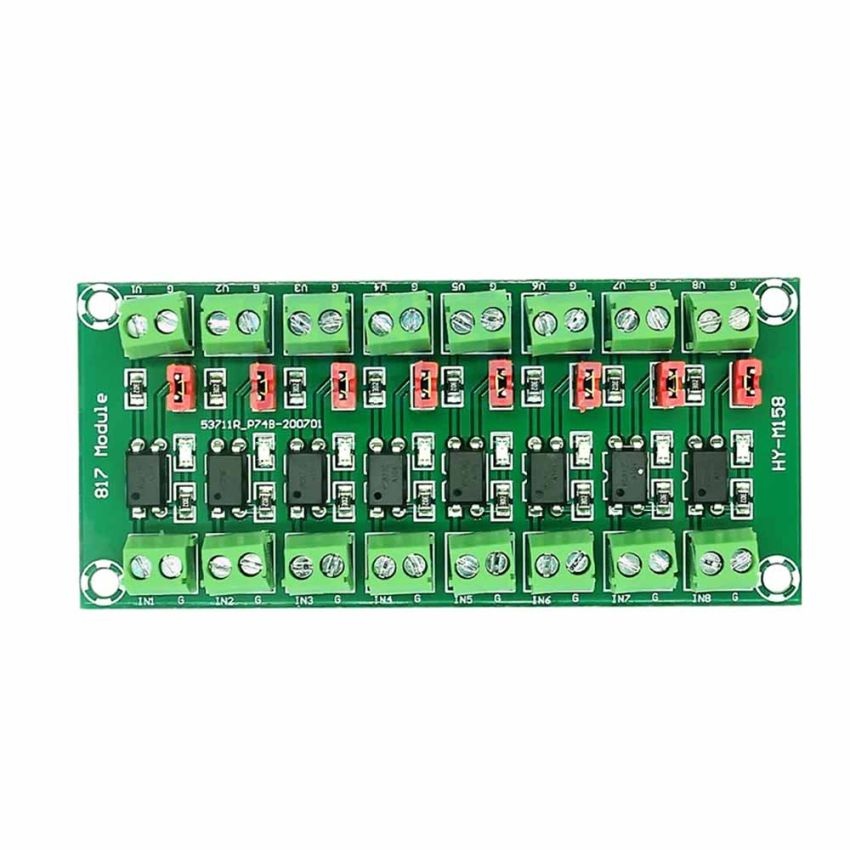

A principal característica do Módulo Opto Acoplador 8 Canais encontra-se em seu isolamento entre os lados de entrada e saída de um circuito. Contando com 8 Canais, esse módulo permite integração entre diversos sensores, atuadores e microcontroladores em uma mesma aplicação. Sua construção interna utiliza um LED emissor de luz e um fototransistor ou fotodiodo. Assim que o LED emite um sinal luminoso, o fototransistor captura este sinal e chaveia os contatos na saída do módulo.
Por conta da sua estrutura e funcionamento, o opto acoplador consegue proporcionar controle sem nenhum contato físico entre dois sistemas distintos. Isso permite que os circuitos que utilizam esse componente operem com diferentes níveis de tensão de entrada e saída do módulo, proporcionando segurança para microcontroladores, circuitos lógicos e muitos outros sistemas, como sistemas de alta potência, por exemplo.
Principais Aplicações:
Com a capacidade de isolar até 8 entradas, o módulo opto acoplador é ideal para:
Interfaces com microcontroladores
Controle de relés
Sensores industriais
Aplicações com alta tensão
Principais Características:
CI: PC817
Tensão do sinal de entrada: 3,6 – 24V
Tensão do sinal de saída: 3,6 – 30V
Corrente máxima de entrada: 50mA
Corrente máxima de saída: 50mA
Saída configurada em HIGH ou LOW através do jumper
As portas de entrada devem compartilhar o mesmo GND
As portas de saída são independentes umas das outras
Após um sinal válido ser detectado, V e G serão conectados
