Especificações:
Tensão da fonte de alimentação: 1.8-3.6V DC
Faixa de medição de umidade: 0 ~ 100% UR
Faixa de medição de temperatura: -40 ~ 85 °C
Precisão de umidade: ± 2% UR (25 °C)
Precisão da temperatura: ± 0.3 °C
Resolução: Temperatura: 0.01 °C, Umidade: 0.024% UR
Sinal de saída: Sinal I2C
Interface:
Vdd: Conectar à fonte de alimentação (1.8-3.6V)
SDA: Dados serial, bidirecional
GND: Terra (ground) da alimentação
SCL: Relógio serial, bidirecional
Pinout do AHT15:
O pino de fonte de alimentação (Vdd GND):
A faixa de alimentação do AHT15 é de 1.8-3.6V, sendo a tensão recomendada de 3.3V. Um capacitor de desacoplamento de 100nF deve ser conectado entre o pino de fonte de alimentação (Vdd) e o terra (GND), com a localização do capacitor o mais próximo possível do sensor.
Relógio serial (SCL):
O pino SCL é usado para sincronizar a comunicação entre o microprocessador e o AHT15. Como a interface é completamente estática, não há frequência mínima exigida para o sinal SCL.
Dados serial (SDA):
O pino SDA é usado para entrada e saída de dados do sensor.

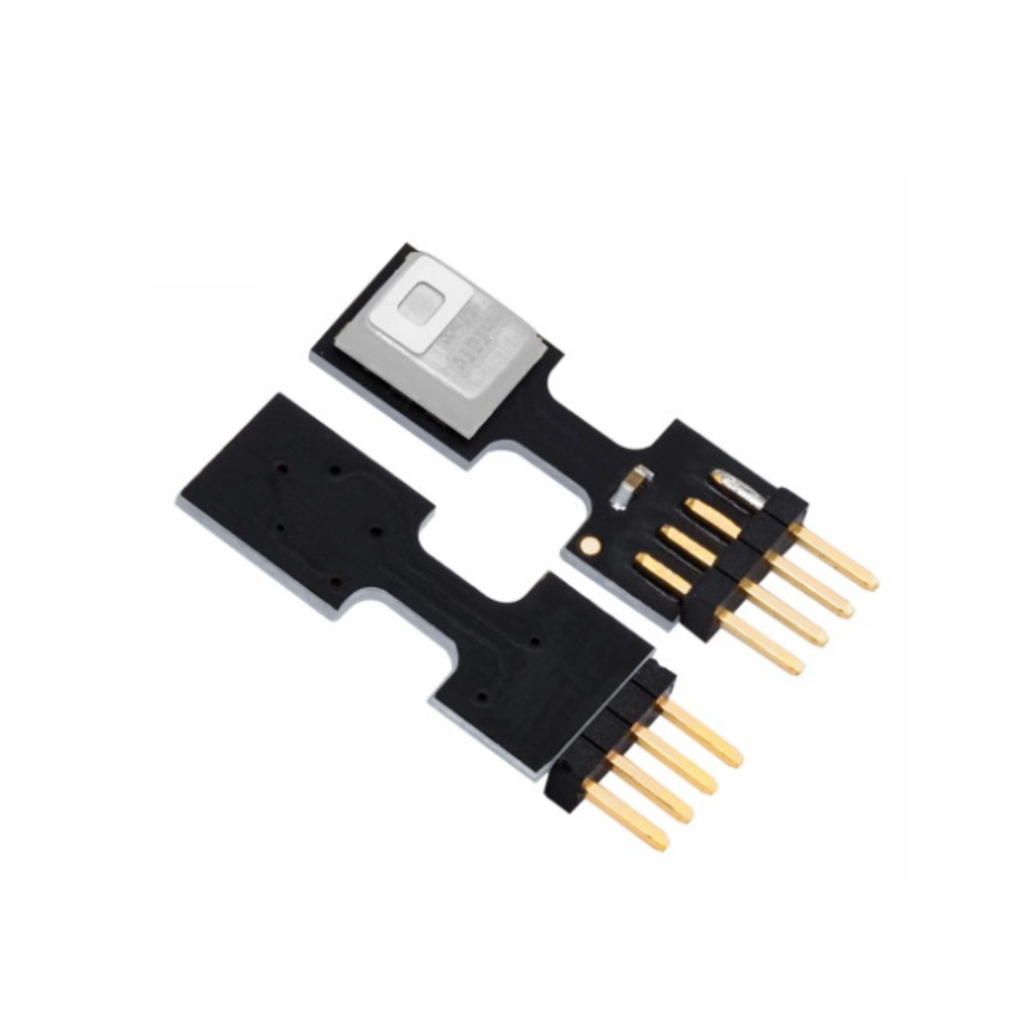

O Sensor de Umidade e Temperatura Integrado AHT15 oferece uma precisão de ±2% UR (25°C) para medição de umidade e ±0.3°C para medição de temperatura. Ele é integrado, o que significa que mede ambos os parâmetros em um único dispositivo. A saída de dados é fornecida através do protocolo I2C, facilitando a comunicação com microcontroladores como o Arduino. Essas características fazem do AHT15 uma opção interessante para projetos que requerem medições precisas de temperatura e umidade.
