ATENÇÃO: O kit vem desmontado!

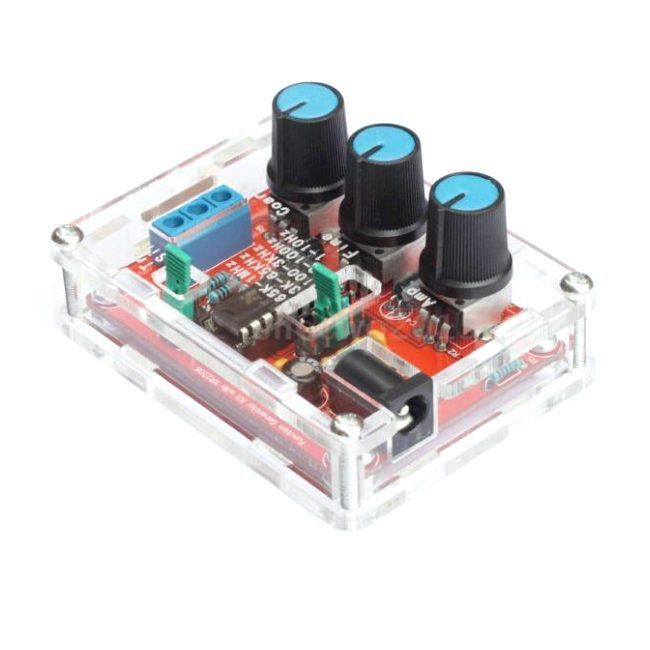

Monte você mesmo um gerador de funções com o Kit Gerador de Função com controlador XR2206, obtendo na saída um sinal senoidal, triangular ou quadrado com frequência entre 1Hz e 1MHz. O kit contém todo o material necessário para montar o gerador de função.
Especificações:
- Informação: CI XR2206
- Tensão de alimentação: 9 à 12VDC
- Formas de onda: Senóide, Triangular e quadrada
- Impedância: 600 ohms +10%
- Faixa de frequência: 1Hz à 1MHz
- Dimensões (com a case): 72 x 55 x 17mm
Onda Senoidal:
- Amplitude: 0 – 3V (alimentação 9VDC)
- Distorção: Menor do que 1% (a 1kHz)
- Flatness: +0.05dB 1Hz – 100kHz
Onda Quadrada:
- Amplitude: 8V (sem carga com alimentação 9V)
- Tempo de subida: Menor que 50ns (a 1kHz)
- Tempo de descida: Menor que 30ns (a 1kHz)
- Simetria: Menor que 5% (a 1kHz)
Onda Triangular:
- Amplitude: 0 – 3V (alimentação 9VDC)
- Linearidade: Menor que 1% (até 100kHz) 10mA
