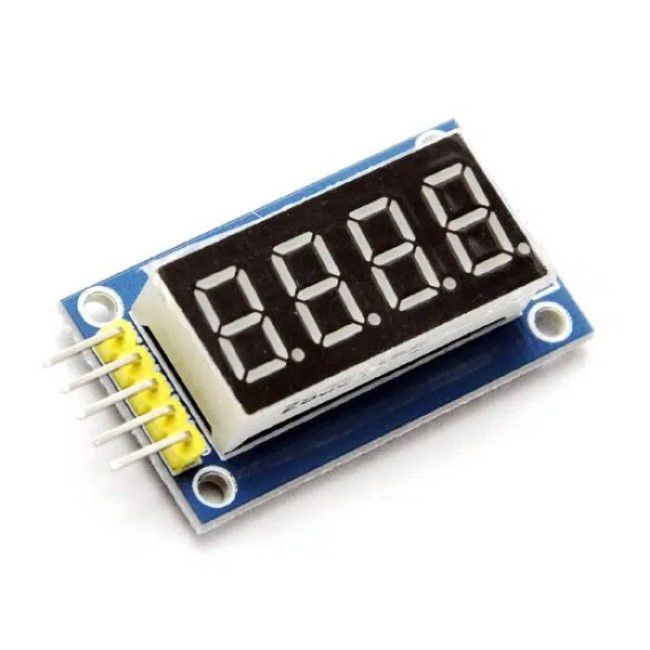

Módulo 74HC595 com Display 4 Digitos para utilização em projetos eletrônicos, com display 7 segmentos de 4 dígitos e fácil conexão ao microcontrolador.
Os displays de 7 segmentos geralmente exigem vários pinos de conexão com o microcontrolador, e a função deste módulo é justamente simplificar essa ligação, permitindo o controle da placa por meio de apenas 3 pinos, usando para isso dois CI´s 74HC595.
No caso da conexão com um microcontrolador como o Arduino, por exemplo, são usados os pinos de dados/controle (SCLK, RCLK e DIO) e alimentação de 3.3 à 5V. O módulo pode ainda ser ligado em cascata, ou seja, você pode interligar vários módulos para formar painéis maiores.
Especificações:
– Controlador 74HC595
– Alimentação: 3.3 à 5V DC
– Display 7 segmentos 4 dígitos catodo comum
– Permite ligação em cascata
– Dimensões: 40 x 24 x 12mm
– Dimensões do display: 30 x 14mm
Pinagem:
– VCC
– SCLK
– RCLK
– DIO
– GND
