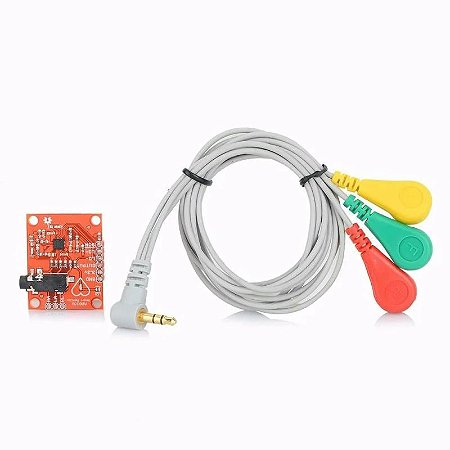

O Monitor de freqüência cardíaca AD8232 é uma placa econômica utilizada para medir a atividade elétrica do coração. Esta atividade elétrica pode ser traçada como um ECG ou eletrocardiograma e fornecendo dados em forma de uma leitura analógica. Os ECGs podem ser extremamente ruidosos, o monitor de freqüência cardíaca AD8232 atua como um amplificador operacional para ajudar a obter um sinal claro dos intervalos PR e QT facilmente.
O AD8232 é um bloco de condicionamento de sinal integrado para ECG e outras aplicações de medição biopotenciais. Ele é projetado para extrair, amplificar e filtrar pequenos sinais biopotenciais na presença de condições ruidosas, como aquelas criadas por posicionamento de eletrodo entre outras.
O monitor de freqüência cardíaca AD8232 fornece nove conexões do CI AD8232 que você pode soldar pinos, fios ou outros conectores. SDN, LO +, LO-, OUTPUT, 3.3V, GND fornecem os pinos essenciais para operar este monitor com um Arduino ou outra placa de desenvolvimento. Também são fornecidos nesta placa os pinos RA (Braço Direito), LA (Braço Esquerdo) e RL (Perna Direita) para anexar e usar seus próprios sensores personalizados. Além disso, há uma luz indicadora LED que vai pulsar ao ritmo de um batimento cardíaco. O Eletrodo para Monitor de Frequencia Cardíaca ECG é necessário para usar o monitor cardíaco.
ATENÇÃO: Este produto NÃO é um dispositivo médico e não se destina a ser utilizado como tal ou como um acessório para tal, nem diagnosticar ou tratar quaisquer condições.
Especificações:
- Tensão de operação: 3.3V
- Saída: Analógica
- Detecção de cabos conectados
- Pino: Shutdown
- LED de indicação
- Plug Jack: 3,5mm para conexão de eletrodos
