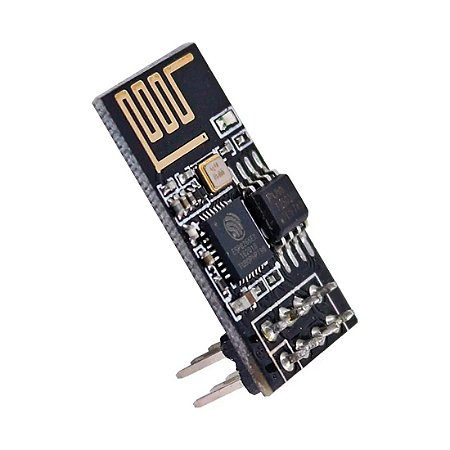

MODULO WIFI ESP8266 **01S**

O ESP-01S é um módulo equipado com o chip ESP8266 microcontrolador SoC (System On Chip) com WiFi integrado. Especialmente projetado para desenvolvedores de plataformas móveis, e projetos que exigem economia de espaço e energia. Ele fornece capacidade inigualável de incorporar recursos Wi-Fi em outros sistemas ou para aplicações independentes, com o menor custo e o mínimo de necessidade de espaço, é uma solução extremamente acessível ideal para aplicações IoT diversas. Pode ser programado em linguagem LUA ou diretamente pela IDE do Arduino.

O módulo ESP-01S compatível com o ESP-01, mas é uma versão atualizada e aprimorada do módulo ESP-01. desenvolvido pela equipe da Ai-thinker conta com o ESP8266, encapsulado pela Tensilica, que consiste em um micro MCU de 32 bits de ultra baixa potência líder da indústria, com o modo curto de 16 bits, velocidade de Clock de 80 MHz, 160 MHz, suporta RTOS, integrado com Wi-Fi MAC / BB / RF / PA / LNA, e antena on-board.

O módulo suporta o padrão IEEE802.11 b / g / n, pilha de protocolo TCP / IP completa. Os usuários podem usar o adicionar módulos a uma rede de dispositivos existente ou criar um controlador de rede separado.

O ESP8266EX oferece uma solução de rede Wi-Fi completa e autônoma; Ele pode ser usado para hospedar o aplicativo ou descarregar as funções de rede Wi-Fi de outro processador de aplicativos.

Quando o ESP8266EX hospeda o aplicativo, ele é inicializado diretamente de um flash externo. Em tem cache integrado para melhorar o desempenho do sistema em tais aplicativos.

Como alternativa, servindo como um adaptador Wi-Fi, o acesso sem fio à Internet pode ser adicionado a qualquer projeto baseado em microcontroladores com conectividade simples (interface SPI / SDIO ou I2C / UART).

O ESP8266EX está entre os chips WiFi mais integrados do setor; integra os switches de antena, balun de RF, amplificador de potência, amplificador de recepção de baixo ruído, filtros, módulos de gerenciamento de energia, requer o mínimo de circuito externo, e toda a solução, incluindo módulo de front-end, é projetada para ocupar área mínima de PCB.

O ESP8266EX também integra uma versão aprimorada do processador de 32 bits L106 Diamond da Tensilica, com SRAM no chip, além das funcionalidades de Wi-Fi. O ESP8266EX é frequentemente integrado com sensores externos e outros dispositivos específicos da aplicação através de seus GPIOs; códigos para tais aplicativos são fornecidos em exemplos no SDK.

A Plataforma de Conectividade Inteligente (ESCP) da Espressif Systems demonstra que recursos sofisticados no nível do sistema incluem comutação rápida de contexto sleep / wake para VoIP com eficiência energética, polarização de rádio adaptativa. para operação de baixa potência, processamento antecipado de sinal e recursos de cancelamento de estímulo e de coexistência de rádio para atenuação de interferência celular, Bluetooth, DDR, LVDS e LCD comum.

Com a ajuda do módulo adaptador ESP-01, ele pode ser conectado diretamente à placa Arduino e a outra placa de desenvolvimento de 5V MCU.

Especificações:

- Módulo WiFi ESP8266 Serial ESP-01S

- Modelo: ESP-01S

- Package: SMD22

- MCU integrado de 32 bits de baixa potência

- Conversor analógico digital (ADC) 10 bits integrado

- SPI Flash 4MB

- Clock: 80MHz à 160MHz

- Wireless padrão 802.11 b/g/n

- Antena Integrada na placa PCB

- Modos de operação: STA/AP/STA+AP

- Suporta 5 conexões TCP/IP

- Taxa de transmissão UART de até 4 Mbps / 300 ~ 4608000bps, Default 115200bps

- Faixa de Frequencia: 2412 ~ 2484MHz

- LWIP protocol stack

- Modos de operação: STA/AP/STA + AP

- Suporta vários padrões de Sleep. Corrente Deep Sleep 20uA

- Portas GPIO: 11

- Interface UART/GPIO/ADC/PWM

- GPIO com funções de PWM, I2C, SPI, etc

- Conversor de alta precisão (ADC) 10 bit integrado

- Suporta Tecnologia Smart Config/AirKiss

- Suporta upgrade remoto de firmware (FOTA)

- Certificações: FCC, CE, IC, REACH, RoHS

- Transmit Power: 802.11b: 16 +/- 2 dBm (@11Mbps) / 802.11g: 14 +/- 2 dBm (@54Mbps) / 802.11n: 13 +/- 2 dBm (@HT20, MCS7)

- Receiving Sensitivity: CCK, 1Mbps: -90dBm / CCK, 11Mbps: -85dBm / 6Mbps (1/2 BPSK): -88dBm / 54Mbps (3/2 64-QAM): -70dBm /  HT20, MCS7 (65Mbps, 72.2Mbps): - - - -67dBm

- Power (Typical Values): Transmissão contínua => Média: ~71mA, Pico: 500mA / Modem Sleep: ~20mA / Light Sleep: ~2mA / Deep Sleep: ~0.02mA

- Segurança Wireless: WEP / WPA-PSK / WPA2-PSK

- Alimentação: Tensão 3.0V ~ 3.6V, Typical 3.3V, Corrente >500mA

- Temperatura de Operação: -20C ~ 85C

- Tensão de operação: 4,5 ~ 9V

- Taxa de transferência: 110-460800bps

- Tamanho: 24mm (Largura) x 16mm (Profundidade) x 3mm (Altura)
