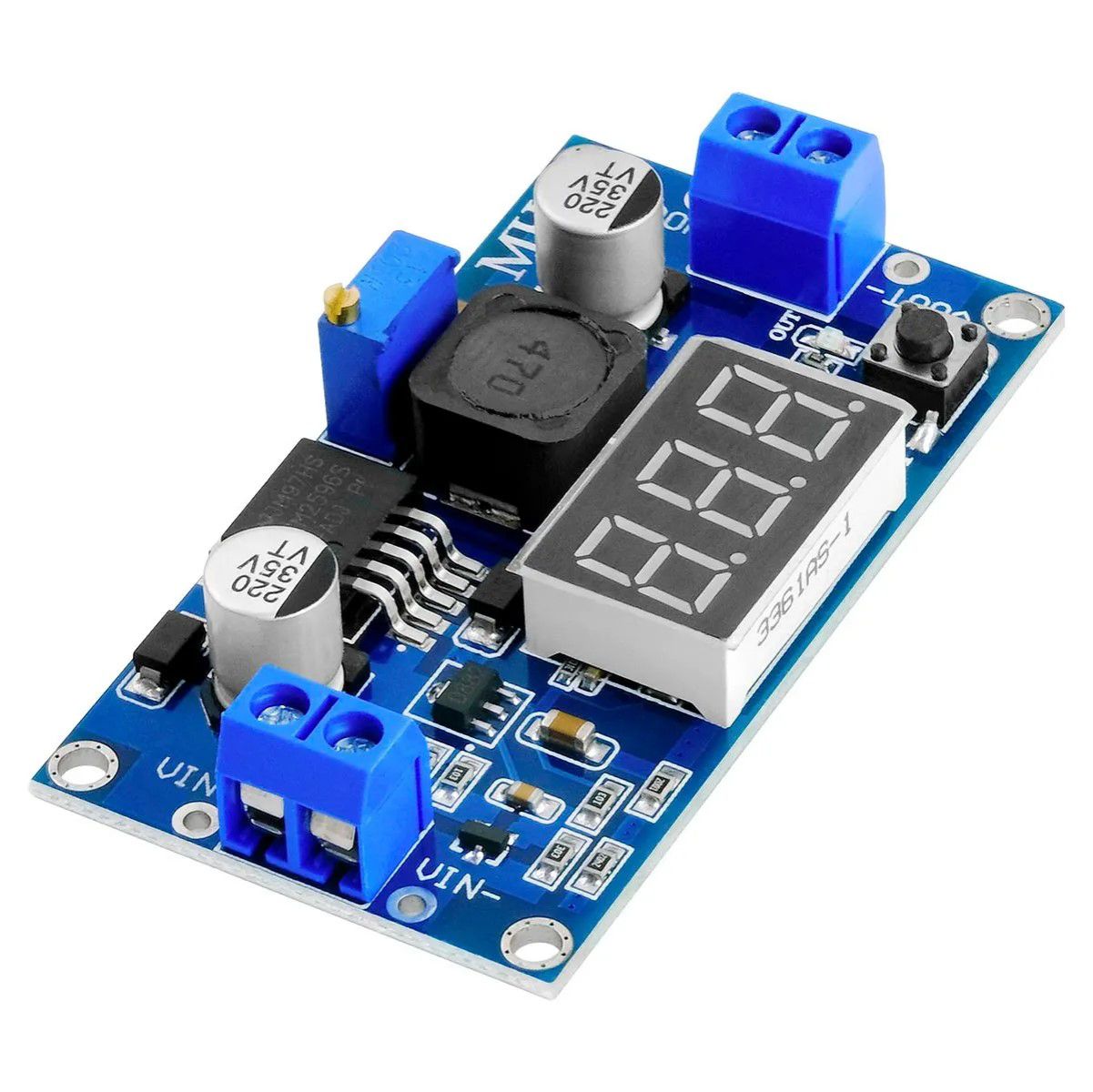

O LM2596 com Voltímetro é um módulo regulador de tensão Step-Down ajustável DC 4.5~40 para 1.25-37V com LED Display Voltímetro, e bornes de fácil conexão.
O Módulo Regulador de Tensão LM2596 Voltímetro trabalha como um conversor DC DC no modo Step Down, sendo capaz de reduzir uma carga de até 3A com ótima eficiência. A tensão de saída pode ser ajustada entre 1,5 a 35V, tendo como entrada 3,2 a 40v. Possui uma velocidade de comutação de 150KHz e pode ser aplicado em circuitos onde a saída de um sensor é superior a 5V, tensão de entrada máxima em uma placa compatível com Arduino ou PIC.
Características:
Ampla faixa de Tensão de Entrada: 4.5-40V
Saída de Tensão Ajustável: 1.25-37V
Corrente de saída: 2A, 3A MAX (Recomendável uso de um Dissipador de Calor, para potência maior que 2A/10W)
Especificações:
Modelo: Step-Down
Eficiência de Conversão: Até 92% (Quanto maior a saída, maior a eficiência)
Frequência de Chaveamento: 150KHz
Retificador: Retificação Não Síncrona
Propriedades do Módulo: Módulo Step-Down Não-Isolado (Buck)
Proteção contra curto circuito: Limitador de Corrente
Temperatura de Operação: -40 to +85 (Potência de saída de 10W ou menor)
Temperatura em plena carga: 40
Regulagem de Carga: ± 0.5%
Regulagem de Tensão: ± 2.5%
Velocidade de Resposta Dinâmica: 5% 200uS
Composição: Metais / Plástico / Placa de Fenolite
Dimensões: 75mm Largura x 40mm Profundidade x 20mm Altura
Peso: 30g
