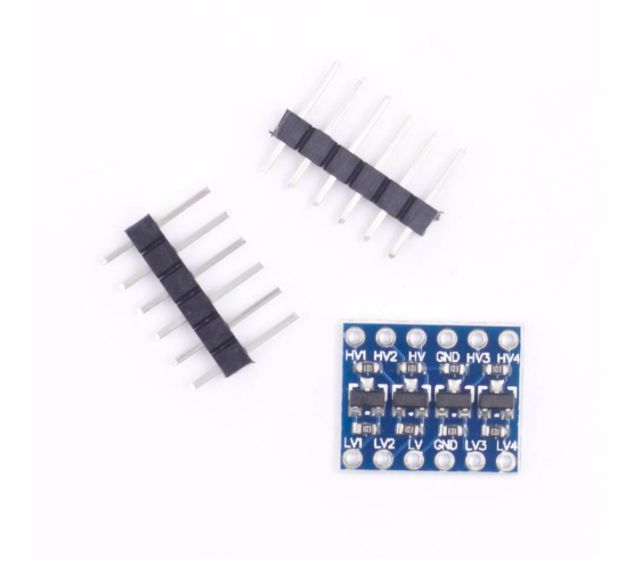

Se você precisa fazer a comunicação entre dispositivos de diferentes tensões (5V e 3,3V), você poderá usar este módulo para torná-los compatíveis. Este módulo converte o nível lógico de 3,3V para 5V e vice-versa e é bidirecional.
Este módulo pode ser usado para realizar a interligação entre o canal I2C, SPI e Serial RS232, entre o microcontrolador e outros módulos, como: bluetooth, módulo ethernet e etc, quando um dos dispositivos for 3,3V e o outro 5V.
Este módulo também permite a comunicação entre dispositivos 2,8V e 1,8V. O módulo usa um transistor de efeito de campo para a conversão em cada canal. Possui 4 canais independentes.
Muito fácil de ser usado, o módulo precisa ser alimentado com as duas tensões (3,3V e 5V) para poder funcionar. Onde está escrito 'High Voltage', deve ser ligado 5V e onde está escrito 'Low voltage' deve ser ligado 3,3V. A entrada / saída 3,3V fica do mesmo lado que a alimentação 3,3V e o mesmo para 5V.
Características:
- Tipo: Conversor de nível lógico
- Base de conversão: Transistor de efeito de campo
- Número de canais: 4
- Tensões: 5V - 3,3V (2,8V - 1,8V)
