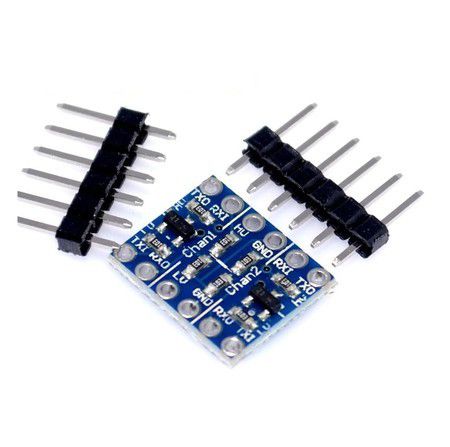

Se você já precisou de trabalhar com dispositivos que operam em 5V e outros com 3,3V já deve ter percebido que este pequeno detalhe pode ser bem chato. Nem sempre montar vários divisores de tensão pode ficar tão confiável e robusto, sem falar no espaço ocupado. Esta placa é um conversor de nível lógico bidirecional, ou seja, ela é capaz de fazer um step-down de sinais 5V para 3,3V e também um step-up de sinais 3,3V para 5V. São ao todo 2 canais com 4 pinos cada, podendo operar simultaneamente ou isoladamente um do outro.
Os pinos TX0 e TXI são bidirecionais, ou seja, podem converter sinais de 3.3V para 5V em ambos os sentidos, ideal para uso com módulos I2C. Já os pinos RXI e RX0 são unidirecionais: o sinal de 5V entra no pino RXI e sai 3.3V no pino RX0.
OBS: A barra de pinos não vem soldada no módulo
Pinagem:
TXI e TXO: Entrada e saída bidirecional
RXI e RXO: Step Down
LV: Tensão de referência (baixa)
HV: Tensão de referência (alta)
GND: Ground
