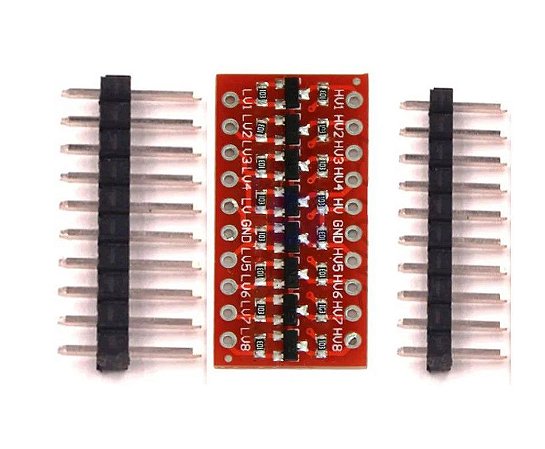

Se você precisa de trabalhar com dispositivos que operam em 5V e outros com 3,3V já deve ter percebido que este pequeno detalhe pode ser um grande problema para seu projeto. Esta placa é um conversor de nível lógico bidirecional, ou seja, ela é capaz de fazer um step-down de sinais 5V para 3,3V e também um step-up de sinais 3,3V para 5V. São ao todo 8 canais com 2 pinos cada, podendo operar simultaneamente ou isoladamente um do outro. Este conversor é muito amigável! Pode ser utilizado em comunicação serial normal (USART), I2C, SPI, e qualquer outro sinal digital.
Especificações:
Alta tensão: 5V
Baixa tensão: 3.3V
Pinagem:
LV1, LV2, LV3, LV4, LV5, LV6, LV7 e LV8: Entrada e saída bidirecional 3,3V
HV1, HV2, HV3, HV4, HV5, HV6, HV7 e HV8: Entrada e saída unidirecional 5V
LV: Tensão de referência (3.3V)
HV: Tensão de referência (5V)
GND: Negativo
Dimensões: 5,5 x 11,5mm (ignorando-se os pinos)
